Автономная измерительная станция с радиоканалом модификации РИП



Автономная измерительная станция с радиоканалом модификации РИП

Назначение: Станция автономная измерительная с радиоканалом модификации РИП предназначена для проведения мониторинга состояния параметров водной среды с целью обнаружения химических и физических загрязнений, а также получения информации о течениях и параметрах волнения моря.

Использование: Мониторинг нефтяных и газовых платформ, гидрологические исследования.

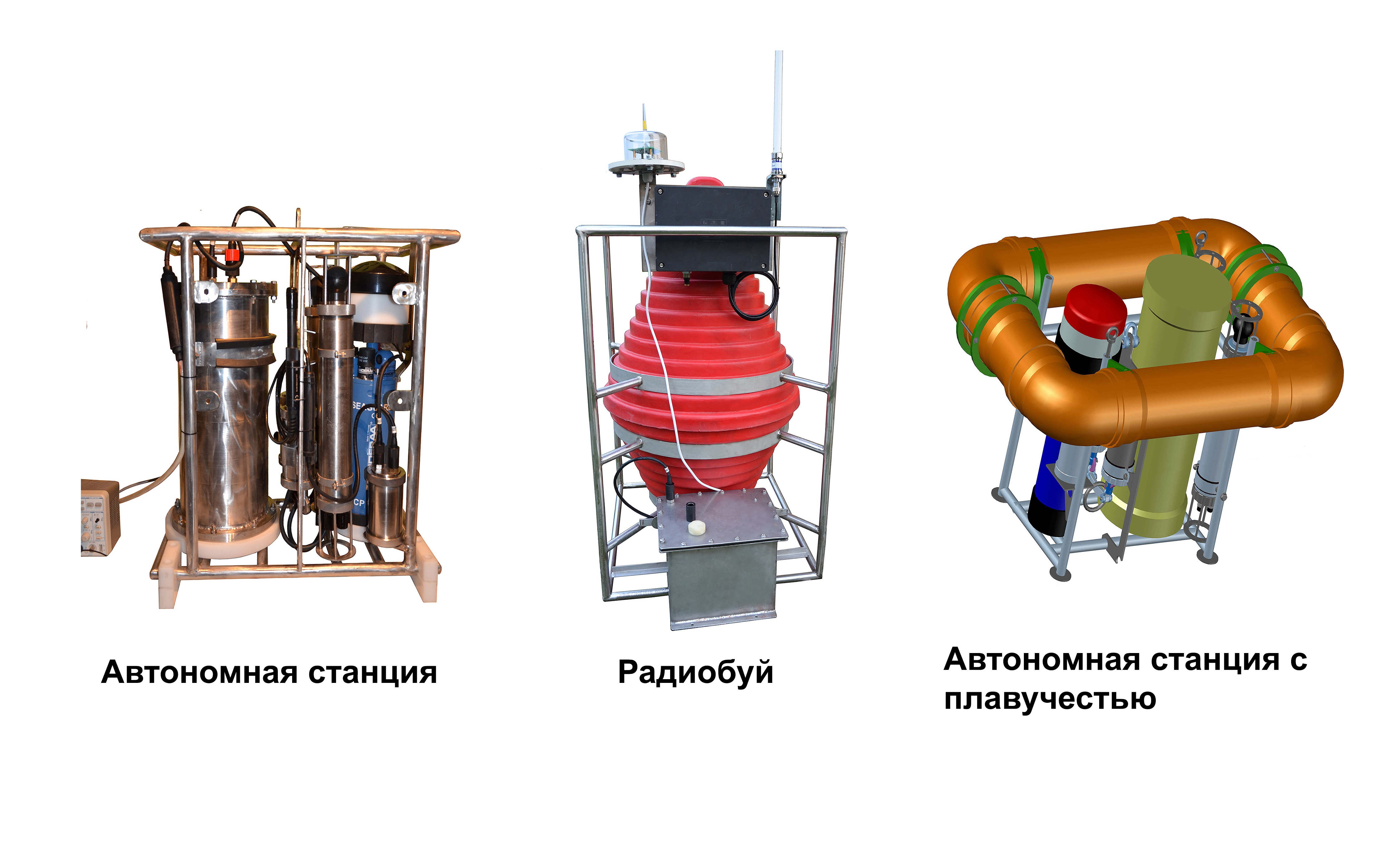

РИП устанавливается в толще воды путем крепления к якорю тросом заданой длины. Обладая положительной плавучестью, РИП находится на постоянном отстоянии от дна. На поверхность моря на кабель-тросе выпускается радиобуй, в котром размещается радиомодем и антенна для связи с базовой станцией на платформе или на берегу.

                                Комплектность станции:

Якорь измерительной станции РИП	1 ед.
Якорь буя (уточняется при постановке на место)	1 ед.
Рама силовая с креплением для кабель-троса	1 ед.
Аккумуляторный блок для радиомодема	1 ед.
Проблесковый маячок	1 ед.
Корпус с радиомодемом ViperCS+100	1 ед.
Антенна радиомодема АШС-1210М диапазона 156...163 МГц	1 ед.
Силовая рама с креплением якоря	1 ед.
Плавучесть	1 ед.
Аккумуляторный бокс донной станции	1 ед.
Платформа Seaguard-II c датчиками	1 ед.
Бокс конвертора интерфейса	1 ед.
Датчик РН/ЕН/Т	1 ед.
Двойной акустический размыкатель TOS-2000-12.100	1 ед.
Соединительные кабели	1 к-т

                   Основные технические характеристики:

Наименование характеристики	Значение
Диапазон показаний параметров волнения воды: - средняя и максимальная высота волны за 10 минут, м - средний период волны за 10 минут, с	от 0,5 до 10 от 0,5 до 30
Напряжение питания от встроенного аккумулятора, В	от 12 до 30
Потребляемая мощность, Вт, не более	60
Наработка до отказа, ч, не менее	10000
Средний срок службы, лет	10
Габаритные размеры, мм, не более (ДхШхВ)	1100 х 800 х 800
Масса, кг, не более	160
Условия эксплуатации: - температура морской среды, С°	От -5 до +35 С° глубина до 100 м

                                          Установленные датчики:

Датчик	Физическая величина	Пределы измерения	Погрешность
проводимости	S/m	0 - 7,5	± 0,005
температуры	С°	-4 - 36	± 0,3
давления	kPa	0 - 1000	± 0,02 %
кислорода	µмоль	0 - 1000	5 %
РН	рН	0 - 14	± 0,1
ЕН	mV	- 1000...+ 1000	± 2
Профилограф DCPS

600 КГц, 4 луча по 2,5°, акселерометр и компас для определения положения Профилирование 30 - 70м 150 ячеек 0,5, разделяемых 3 лучами

                   Акустический программируемый размыкатель

Рабочая глубина, м	2000
Диапазон частот, кГц	16 - 19
Число акустических адресов	90
Дальность гидроакустического вызова, м	До 1700
Диаграмма направленности антенны	всенаправленная
Конструкция	Нержавеющая сталь 12Х18Н10Т
Напряжение электропитания	12 VDC
Герморазъем	МСВН4М или по заказу
Габариты (высота х диаметр), мм	590 х 90
Вес в воздухе, кг	6,9
Автономная работа, лет	до 2

                                         Техническая спецификация привода размыкателя

Рабочая глубина, м	2000
Максимальная рабочая нагрузка, кг	100
Предельная нагрузка на якорь, кг	200
Конструкция	Нержавеющая сталь 12Х18Н10Т
Питание от акустического модуля или внешнего оборудования, В	6 - 12 VDC
Время срабатывания, сек	1
Потребление, макс., А	0,9
Герморазъем	MCIL4F или по заказу
Обеспечение герметичности	ПМС - 5 (Oil M5), полиметилсилоксановая
Габариты (высота х диаметр), мм	260 х 90
Вес в воздухе, кг	4,5
