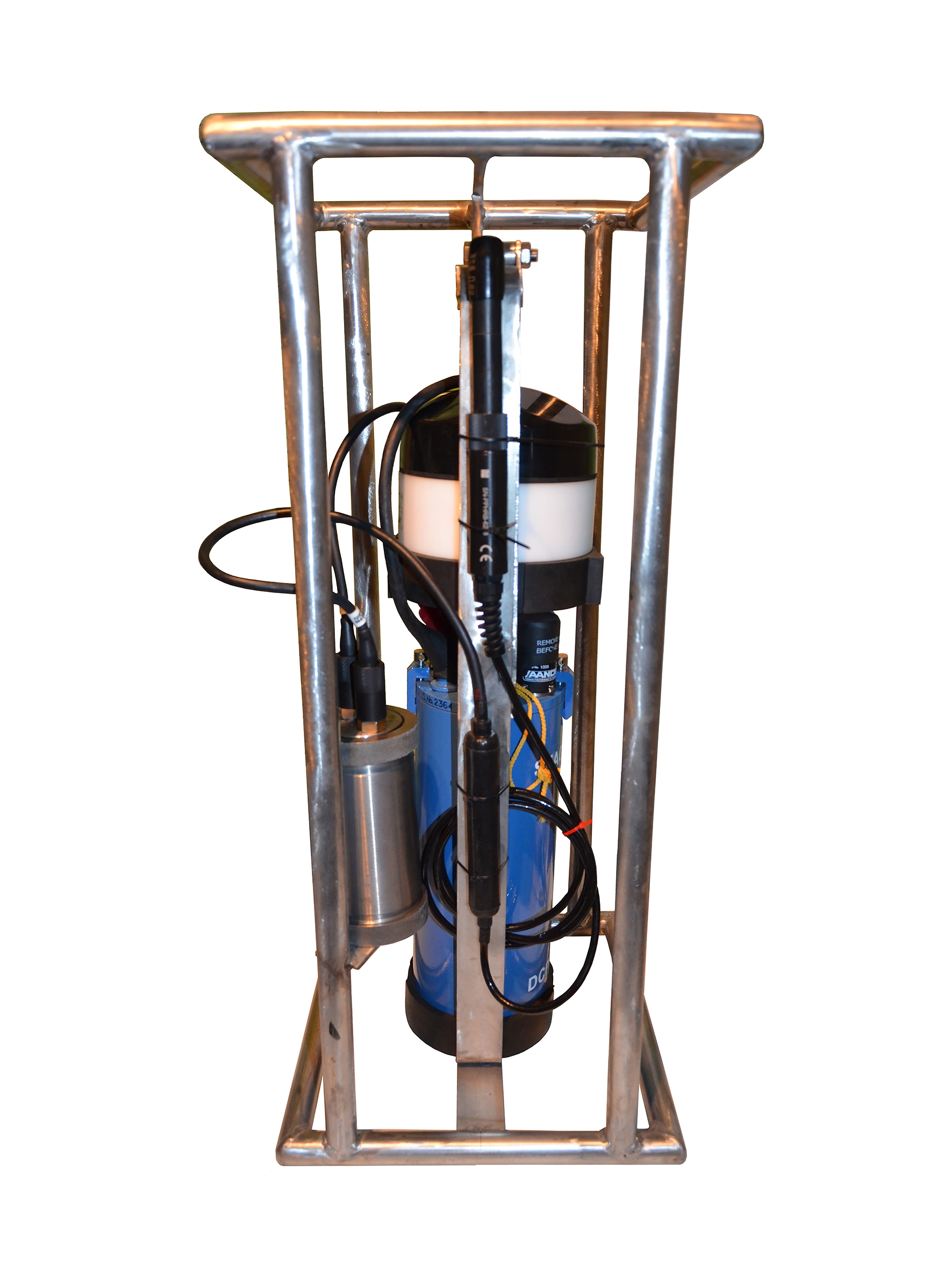

Станция автономная измерительная модификации СИП

Станция автономная измерительная модификации СИП

Назначение: Станция измерительная погружная модификации СИП предназначена для проведения мониторинга состояния параметров водной среды с целью обнаружения химических и физических загрязнений, а также получения информации о течениях и параметрах волнения моря.

Использование: Станция СИП устанавливается в толще воды путем опускания с борта. В качестве несущего элемента используется кабель-трос. При погружении сматывается необходимое количество кабель-троса, чтобы обеспечить необходимое отстояние станции от дна. В заданные интервалы времени СИП производит необходимые измерения. Данные передаются по кабель-тросу, а также могут накапливаться на внутреннем носителе станции. После выполнения серии измерений станция извлекается на палубу для проведения регламентных работ. Срок погружения техническими параметрами станции не ограничен.

                Комплектность станции:

Силовая рама с креплением для якоря	1 ед.
Платформа Seaguard-II с датчиками	1 ед.
Бокс конвертора интерфейса	1 ед.
Датчик РН/ЕН/Т	1 ед.
Соединительные кабели	1 к-т

                        Основные технические характеристики:

Наименование характеристики	Значение
Диапазон показаний параметров волнения воды: - средняя и максимальная высота волны за 10 минут, м - средний период волны за 10 минут, с	от 0,5 до 10 от 0,5 до 30
Напряжение питания от встроенного аккумулятора, В	от 12 до 30
Потребляемая мощность, Вт, не более	0,5
Наработка до отказа, ч, не менее	10000
Средний срок службы, лет	10
Габаритные размеры, мм, не более (ДхШхВ)	360 х 360 х 780
Масса, кг, не более	42
Условия эксплуатации: - температура водной среды, С°	От -5 до +35 С° глубина до 100 м

                                               Установленные датчики:

Датчик	Физическая величина	Пределы измерения	Погрешность
проводимости	S/m	0 - 7,5	± 0,005
температуры	С°	-4 - 36	± 0,3
давления	kPa	0 - 1000	± 0,02 %
кислорода	μмоль/л	0 - 1000	5 %
РН	рН	0 - 14	± 0,1
ЕН	mV	- 1000...+1000	± 2
Профилограф DCSP

600 КГц, 4 луча по 2,5°, акселерометр и компас для определения положения Профилирование 30 -70м 150 ячеек 0,5, разделяемых 3-мя лучами
