Магнитометр

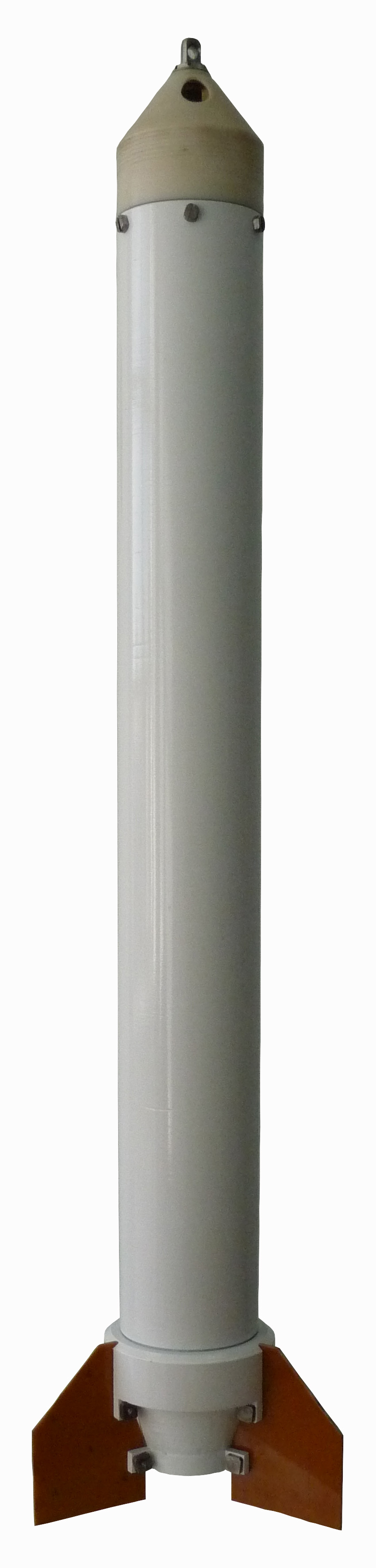

Магнитометр «ФерроСкан» представляет собой прецизионный измерительный прибор на основе процессорного оверхаузеровского датчика и предназначен для измерения модуля индукции магнитного поля Земли в морских условиях. Может быть использован и как автономное устройство, и как буксируемое за обеспечивающим судном с визуализацией результатов измерений в реальном масштабе времени.

Данные помимо результата измерения модуля магнитной индукции и времени начала измерения включают в себя дополнительную информацию о качестве и условиях измерения:


• Оценка модуля случайной погрешности измерения при доверительной вероятности 0,68 ( оценка модуля среднего квадратического отклонения). Вычисляется по накопленным за измерение данным с исключением влияния вариаций внешнего поля, произошедших во время измерения, и в предположении, что внешний шум нормальный. Диапазон значений оценки случайной погреш-ности измерения 0 - 65.535 нТл, относительное суммарное отклонение оценки не более 200%.


• Сообщения о нестандартных условиях измерения:
Низкое напряжение питания; нет сигнала; значение измеренного модуля вне диапазона измерений магнитометра; низкое отношение сигнал/шум; укорочение длительности сигнала.
Программное обеспечение магнитометра позволяет сохранение результатов измерений в файлы на компьютере, в том числе в файлы с расширением *.TXT, что делает обработку данных доступной в распространённых программах (например, в MS Excel).

Технические параметры магнитометра "ФерроСкан"
№ п/п Характеристика (параметр) Значение
1 Диапазон измерений модуля магнитной индукции, нТл 20000-100000
2

Количество перекрывающихся поддиапазонов с шириной рабочей зоны от 4000 нТл (на нижней границе 20000 нТл) до 20000 нТл (на верхней границе 100000 нТл)

64
3

Основная абсолютная систематическая погрешность измерения модуля магнитной индукции, не более, нТл

+ 1,5
4

Модуль среднего квадратического отклонения абсолютной случайной составляющей погрешности измерения при длительности измерения не менее 3 секунд, не более, нТл

0,05
5 Длительность однократного измерения, не более, с 3
6

Количество сохраненных результатов измерений во внутренней памяти модуля в режим автономной работы, шт.

до 157000
7 Управление параметрами и обменом данными

по интерфейсу RS-232, скорость обмена 9600 бод
